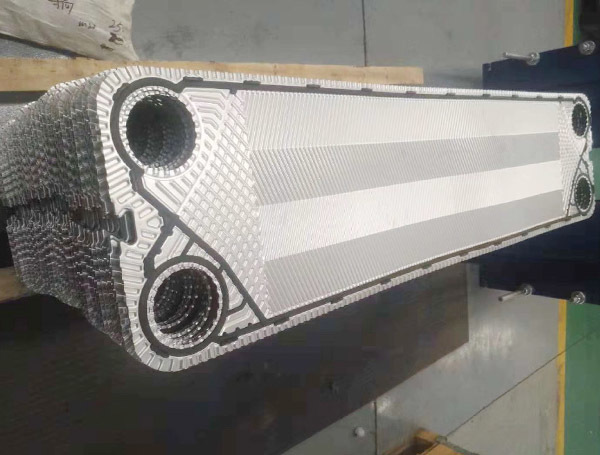

板式換熱器墊片是板式換熱器重要組成部分之一，一種能產生塑性變形、并具有一定強度的材料制成的圓環。下面來講講板式換熱器墊片的常見三種安裝方法。
板式換熱器密封墊片根據在換熱板片上的安裝方式，可以分為3種形式
(1)直接粘貼式，就是在密封墊片上涂抹密封膠后，將其直接粘在換熱板片的安裝槽中。
(2)膠釘鑲嵌式，就是換熱板片上設計了裝配孔，在密封墊片的邊上設計有膠釘，將密封墊片放入安裝槽后，將膠釘鑲嵌在裝配孔中。
(3)扣裝式，就是在密封墊片的邊上設計有扣釘，用扣釘將密封墊片扣裝在換熱板片上。
板式換熱器板片按其換熱介質流動形式分為單邊流和對角流2種，相對應地，板式換熱器密封墊片按換熱介質流動形式分為單邊流和對角流2種。
單邊流是指從換熱板右邊角孔流進的換熱介質后從右邊的角孔流出，同樣地，從左邊角孔流進的換熱介質后從左邊的角孔流出。對角流就是指換熱流體從右邊角孔流進而從左邊角孔流出，或者從左邊角孔流進的流體則從右邊角孔流出，呈現對角線的流動方式。從換熱效率來說，對角流方式優于單邊流，但是采用單邊流方式成本相對較低，所以在能滿足換熱效率的情形下，一般采用單邊流形式。
對于以上3種板式換熱器墊片安裝方式，粘貼式密封墊片結構簡單，加工較為容易，但安裝和拆卸相對麻煩。鑲嵌式和扣裝式密封墊片結構復雜，加工較為麻煩，但安裝和拆卸相對容易。板式換熱器密封墊片按產品剖面形狀分為對稱形和非對稱形，對稱形一般應用于對角流的板片，上下密封面均為平面，沿水平面對稱，可正反安裝。非對稱形的地面為平面，上密封面可以是平面、曲面、斜面等。
